电子装配中的机械学 – 异型元件装配自动化的关键

10月 10, 2014

2014年10月10日 – 尽管在一篇关于电子装配的博文里谈论机械方面的问题可能看起来有些奇怪,不过元件的机械稳定性对异型元件装配自动化的成功起着相当关键的作用。元件的几何形态必须能与PCB契合才行。一台好的自动化设备具有测量功能,能确保插件以正确的角度顺利进行,有时它甚至具备校正破损元件的能力。测量与校正功能本身是好的,但问题是,购买自动化设备的目的是装配PCB,而不是作为检测工具使用。

Cm-84_COCO

本篇博文跟上一篇博文有着相当密切的联系。上一篇博文说的是,你可以通过选择合适的包装和运输形式来保障元件的质量及可重复性。而在这篇博文里我们将探讨的是元件制造商们,因为他们决定着元件的机械稳定性和电气稳定性。

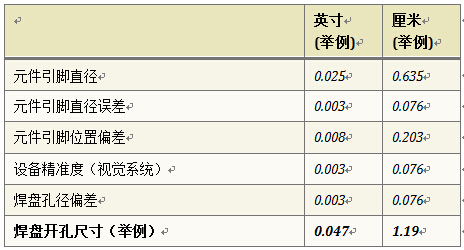

将一个元件的所有子部件都考虑到,并对它们做全面评估是非常重要的。我要举的例子是我最喜欢的元件之一,变压器。一个典型的变压器包括一个铁芯,一个塑料线轴,并缠绕着铜线。如果要用自动化设备来对变压器进行插件,插件的关键点是变压器的方形引脚,而方形引脚则被固定在变压器上成本最低的子部件—塑料线轴上!塑料线轴一般不是很精确;如果参照下表的话你还会发现,变压器引脚所需要的孔径,比IPC规定的适用于波峰焊的孔径要大。

Cm-85_copy

PCB的品质也非常重要,但跟元件相比,它受到的关注度通常更低。关于PCB品质的一个小建议是,如果PCB上有钻孔,需确保制造商使用的不是多片钻方式。尽管多片钻对于制造商来说是既不增加成本,又能提高产量的好方法;但钻头在环氧树指玻璃上的精确性就会受影响。所以最好的做法还是要去验证孔径的大小和位置。

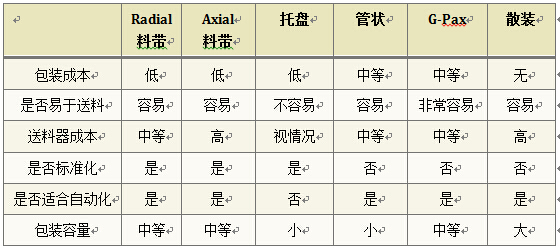

所以,尽管这两个表格在之前的博文中出现过,它们对于这篇博文的内容仍具参考意义。

QQ20141006154941

QQ20140930115733

如果你觉得这篇博文对你有帮助并希望了解更多,请联系韩先生(环球仪器自动化解决方案市场经理,+86 135-0621-2313/ hanb@uic.com)。你还可以访问我们的网站:http://cn.uic.com/解决方案/自动化/以了解更多自动化方面的信息。
